產品概述
一、FSB系列氟塑料合金化工泵產品特點：
FSB型氟塑料合金化工泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
本司化工泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、FSB系列氟塑料合金化工泵參考技術：
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。
三、FSB系列氟塑料合金化工泵的型號意義：
四、FSB系列氟塑料合金化工泵使用說明安裝及注意事項：
1.在安裝前應對泵和電機進行檢?，各部分應完好無損，泵內無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.后用手盤動聯軸器.檢?有無碰擦現象.轉動輕松均?則安裝結束。
3.塑料合金泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢?原因.故降排除后才能工作。
五、FSB系列氟塑料合金化工泵的氣動與停車：
1．往水泵內注足液體（引液）。
2．檜?支架油室的油位是否在規定范圍內。
3．檢?電動機運轉方向.調看泵的旋轉標記。
4．關閉出口閥門及壓力表旋塞。
5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓
6．重要停車時，首先關閉出水閥，再切斷電源。
力表指針指到需要的位置時.停止出水閥門大小的調整。
六、FSB系列氟塑料合金化工泵的拆卸與安裝：
泵的拆卸
1．泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。
2．松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。
3．松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。
4．松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出?壞。
5．松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
裝配
按拆卸的相反順序將密封件動環、環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。
七、FSB系列氟塑料合金化工泵的故障與排除：
|
故 障 |
原 因 |
解決方法 |
|
打不出液體 |
1、吸入管內有空氣.迸口阻塞 2、吸上高度太高 3、要求揚程大于泵揚程 4、排出管過細.管路損失過大 5、反轉 |
1 、清理管路，排凈空氣 2 、降低泵安裝高度 3、更?揚程大的泵 4 、?口徑與泵口等大的輸出管 5、改變方向 |
|
流量不足 |
1 、葉輪損壞 2 、 密封件損壞 3、數不足 4、進口管過細 5、出口管彎頭過多，阻力過大 |
1 、更?新葉輪 2 、?密封件 3、增加轉數 4 、按規定重?管道 5 、重新合理安排管路 |
|
揚程不足 |
1、輸送介質中含有氣體或介質粘度過大 2、葉輪和葉片損壞 3、轉數不足 |
1、降低介質粘度或增加注灌壓力 2、更換葉輪 3 、增加轉數 |
|
軸端滲漏 |
1、機械密封卡環過松 2、軸端卡環過渡尺寸間隙太大 |
1、旋緊卡壞兩只內六角螺釕 2、將泵拆卸,軸、卡擋繞F4生料帶薄膜數圈.緊配合.螺栓旋緊 |
|
密封泄漏嚴重 |
1、密封元件材料選用不當 2、磨瘵付嚴重磨損 3、動?環吻不? 4 、磨擦付過大靜環碎裂 |
1、向供泵串位述明介質情況，配適當動?環 2、更?磨損另件.并調整彈簧壓力，減少磨損 3、密封組合體松卡環鏍栓重新調正位置 4、整泵拆卸.換靜環按要求裝密封組合件與軸垂直度誤差<0.10 |
|
泵內有雜音或泵振動 |
1、泵軸與電機軸不同心 2 、流量過使用范圍產生氣蝕 3、泵產生氣蝕 4 、電動機與軸承磨損 |
1 、校正泵軸中心 2、選用適當?shù)谋眯?按泵使用范圍運轉 3、降低介質的溫度或增加灌注壓力 4、清洗或更?軸承 |
性能參數
| 型號 | 流量(m3/h) |
揚程 （m） |
口徑 | 功率 |
轉速 （r/min） |
汽蝕余量 （m） |
效率 （%） |
||
| 進口 | 出口 | 軸功率 | 電機功率 | ||||||
| 40FSB-20 | 10 | 20 | ф40 | ф32 | 1.4 | 3.0 | 2900 | 3.0 | 45 |
| 40FSB-30 | 10 | 30 | ф40 | ф32 | 1.6 | 3.0 | 2900 | 3.0 | 42 |
| 50FSB-25 | 12.5 | 25 | ф50 | ф32 | 1.8 | 3.0 | 2900 | 3.0 | 55 |
| 50FSB-30 | 13 | 30 | ф50 | ф32 | 1.9 | 3.0 | 2900 | 3.0 | 46 |
| 65FSB-32 | 25 | 32 | ф65 | ф50 | 4.7 | 5.5 | 2900 | 3.0 | 65 |
| 80FSB-20 | 50 | 20 | ф80 | ф65 | 4.6 | 5.5 | 2900 | 3.0 | 45 |
| 80FSB-25 | 42 | 25 | ф80 | ф65 | 5.7 | 7.5 | 2900 | 3.0 | 67 |
| 80FSB-30 | 50 | 30 | ф80 | ф65 | 6.9 | 7.5 | 2900 | 3.5 | 68 |
| 80FSB-40 | 45 | 40 | ф80 | ф50 | 10 | 11.0 | 2900 | 3.5 | 48 |
| 80FSB-50 | 50 | 50 | ф80 | ф50 | 12 | 15.0 | 2900 | 3.5 | 57 |
| 80FSB-55 | 50 | 55 | ф80 | ф50 | 13.5 | 18.5 | 2900 | 4.0 | 50 |
| 100FSB-32 | 100 | 32 | ф100 | ф80 | 12 | 15.0 | 2900 | 3.5 | 70 |
FSB-D系列氟塑料合金化工泵性能參數：
| 型號 | 流量(m3/h) |
揚程 （m） |
口徑 | 功率 |
轉速 （r/min） |
汽蝕余量 （m） |
效率 （%） |
||
| 進口 | 出口 | 軸功率 | 電機功率 | ||||||
| 40FSB-15(d) | 5 | 15 | ф40 | ф32 | 0.4 | 3.0 | 2900 | 3.0 | 40 |
| 40FSB-20(d) | 10 | 20 | ф40 | ф32 | 1.2 | 3.0 | 2900 | 3.0 | 42 |
| 40FSB-30(d) | 10 | 30 | ф40 | ф32 | 1.2 | 3.0 | 2900 | 3.0 | 52 |
| 50FSB-20(d) | 12.5 | 20 | ф50 | ф32 | 1.5 | 3.0 | 2900 | 3.5 | 55 |
| 50FSB-25(d) | 12.5 | 25 | ф50 | ф32 | 1.8 | 3.0 | 2900 | 3.5 | 55 |
| 50FSB-30(d) | 15 | 30 | ф50 | ф32 | 1.9 | 3.0 | 2900 | 3.5 | 54 |
| 65FSB-32(d) | 25 | 32 | ф65 | ф50 | 3.6 | 5.5 | 2900 | 3.5 | 65 |
| 80FSB-25(d) | 42 | 25 | ф80 | ф65 | 3.8 | 7.5 | 2900 | 3.5 | 67 |
| 80FSB-30(d) | 50 | 30 | ф80 | ф65 | 6.8 | 7.5 | 2900 | 3.5 | 68 |
適用范圍

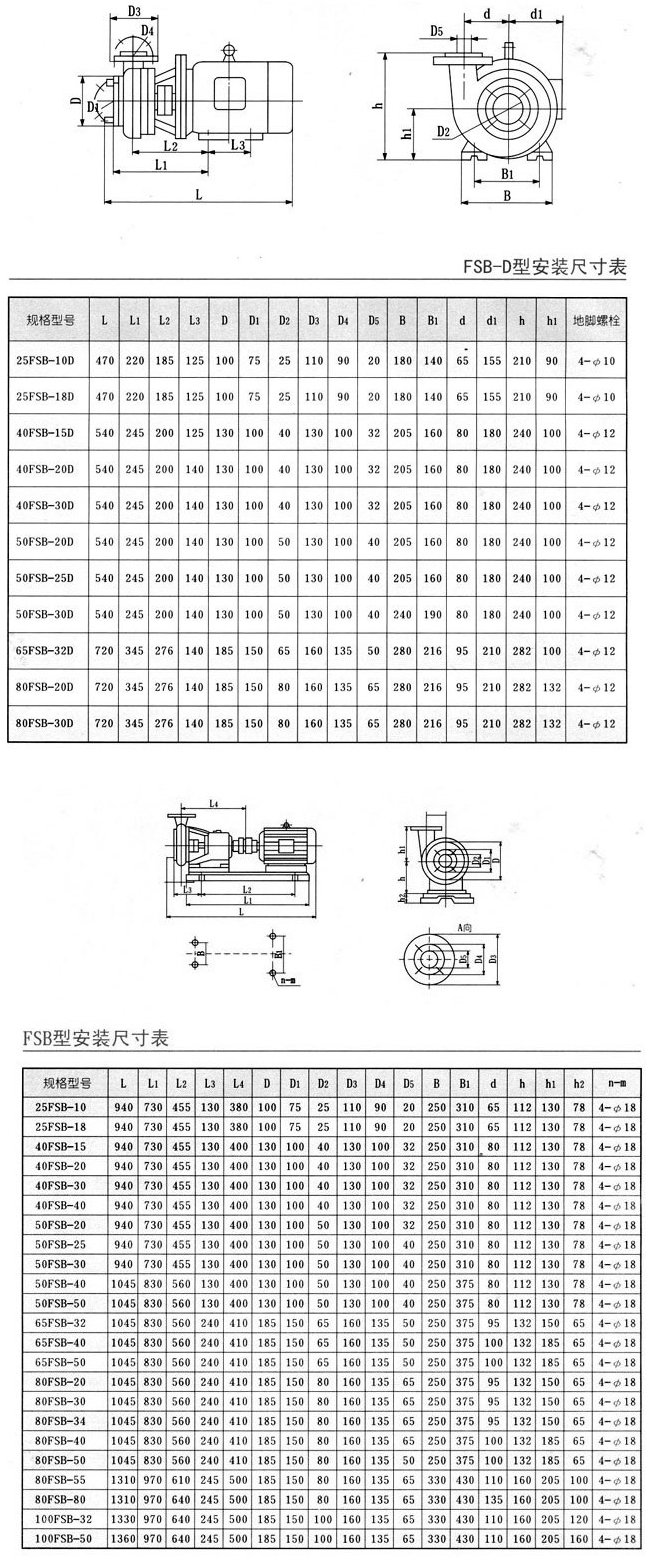

安裝尺寸
FSB系列氟塑料合金化工泵適用范圍：
廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
